Verzahnen

Technische Parameter

CNC - Zahnradwälzfräsen
Typ Samputensili S350

X=20 bis 230mm, Z=600mm, B= ± 55°,
da bis 350 (430)mm, m=8 (6)
erhöhter Ständer, Stirnmitnahme, Spannzylinder im Tisch

Typ Samputensili S160

X=25 bis 200mm, Z=400mm, B= ± 45°
da bis 160 (200)mm, m=4
erhöhter Ständer, Stirnmitnahme, Spannzylinder im Tisch

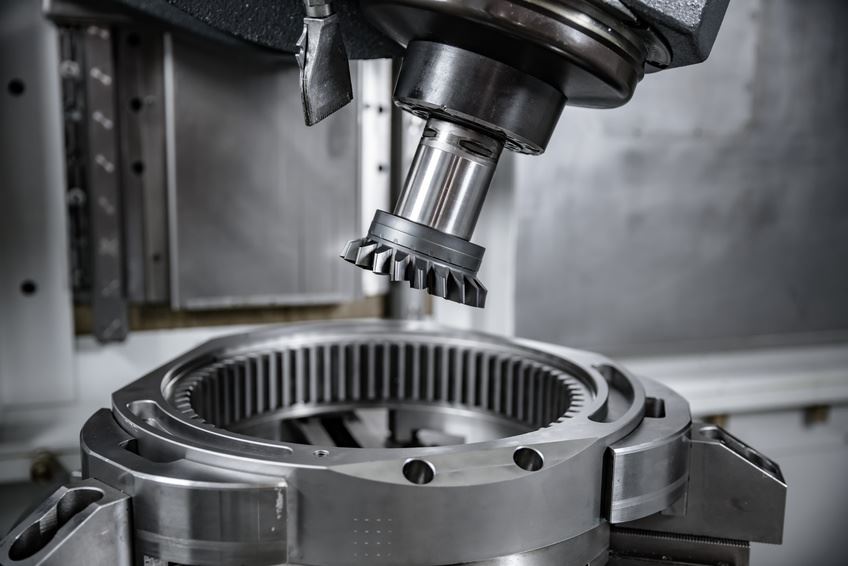

CNC-Zahnradwälzstoßen
MITSUBISHI ST40 CNC (6 Achsen)

max. Werkstückdurchm. außen= 400 mm, innen= 250 mm
+ Werkzeugdurchm., max. 400mm
max. m= 8 , Spindeldurchmesser= 110 mm
max Verzahnbreite = 115 mm
CNC Hublagenverstellung 200 mm
Schrägverzahnung plus minus 36° mit CNC

Technical Parameter

CNC Gear Drive mill
Samputensili S350 Model

X=20 up to 230mm, Z=600mm, B= ± 55°
There up to 350 (430)mm, m=8 (6)
Raised stands, front-side synchronisation, Clamping cylinder inside counter

Samputensili S160 Model

X=25 up to 200mm, Z=400mm, B= ± 45°
There up to 160 (200)mm, m=4
Raised stands, front-side synchronisation, Clamping cylinder inside counter

CNC-Shaping gear
MITSUBISHI ST40 CNC (6 axis)

max. workpiece dia, outside= 400mm, indside=250mm
+ tool dia, max. 400mm
max m=8, spindle dia=110m
max tooth width=115mm
CNC-Stroke pos. adjust 200mm
Helix plus minus 36° with CNC backrest rotated a way

Bearbeitung von:

  • Stirnrädern

  • Stirnradwellen

  • Kettenrädern

  • Zahnketten- und Zahnriemenscheiben

  • Profilfräsen im Abwälz- und Einzelteilverfahren, konisch, ballig, weitere Linienmodifikationen
